Клапан подстройки линейного давления масла (pressure modifier valve).
Крутящий момент, передаваемый фрикционами трансмиссии при разгоне автомобиля, отличается от момента, передаваемого при движении с постоянной скоростью. Давление масла, необходимое для включения фрикциона при постоянной скорости автомобиля, меньше давления, необходимого для включения фрикциона при разгоне автомобиля.

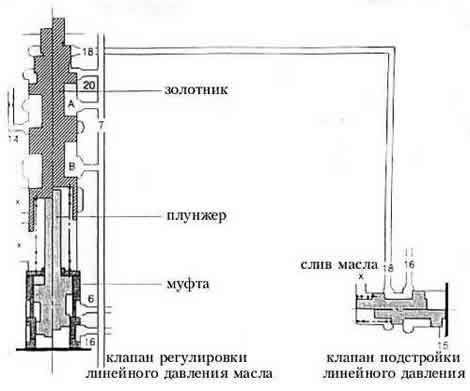

Для создания необходимого давления в гидравлической системе используется клапан подстройки линейного давления (рис.30), подстраивающий линейное давление до нужной величины. Когда давление 15, создаваемое центробежным регулятором и воздействующее на правую сторону золотника клапана подстройки давления, невелико, давление 16, создаваемое дроссельным клапаном плюс сила пружины, вынуждает золотник клапана подстройки перемещаться вправо. В результате, проход масла из магистрали 16 (давление дроссельного клапана) в магистраль 18 (линейное давление) перекрыт. С увеличением скорости автомобиля увеличивается давление 15 центробежного регулятора. Давление 15 преодолевает давление 16 дроссельного клапана и силу пружины и перемещает золотник клапана подстройки давления влево. Давление 16 поступает в магистраль 18 и, воздействуя на верхнюю часть клапана регулировки давления масла, уменьшает линейное давление масла 7.
Как только скорость автомобиля и давление 15 центробежного регулятора уменьшаются, сила пружины и давление 16 дроссельного клапана преодолевают давление 15 и золотник клапана подстройки давления масла снова перемещается вправо. Масло, создающее давление 18 дроссельного клапана, идёт на слив через секцию пружины. Итак, золотник клапана подстройки линейного давления перемещается только тогда, когда давление центробежного регулятора больше давления дроссельного клапана.
Рис. 30.
Аккумулятор (accumulator).

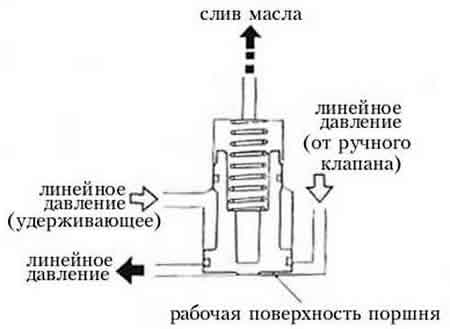

Поршень аккумулятора уменьшает удары при переключении передач, когда включаются фрикционы или тормозная лента. Обычно линейное давление воздействует на удерживающую сторону поршня, вынуждая его прижиматься вниз (рис. 31). Когда линейное давление прикладывается к упомянутым фрикционам и тормозу, оно одновременно воздействует на рабочую поверхность поршня, вынуждая его подниматься вверх. Часть энергии масла при этом теряется, что и смягчает удары при переключении передач.
Рис. 31. Принцип действия аккумулятора
Соленоид кикдауна (kickdown solenoid).

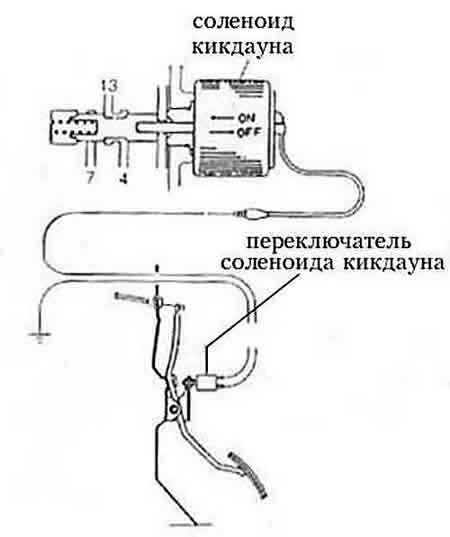

Соленоид кикдауна приводится в действие при резком нажатии водителем педали газа. Когда водитель быстро и полностью нажимает на педаль газа, переключатель соленоида замыкается ею (рис. 32). Напряжение подаётся на соленоид, благодаря чему шток соленоида выдвигается наружу, открывая так называемый клапан кикдауна. Линейное давление 7 подаётся в линию 13 и включает клапаны переключения 1 - 2 и 2 - 3 передач. При отпускании педали соленоид обесточивается и в таком состоянии шток соленоида и клапан кикдауна удерживаются пружиной таким образом, что проход между линиями 4 и 13 открыт, а между линиями 7 и 13 закрыт (см. рис. 28). Линейное давление 4 в этом случае через канал 13 подаётся на клапаны переключения 1 - 2 и 2 - 3 передачи, где оно преодолевает давление 15 центробежного регулятора. В результате в АКП происходит переключение с высшей передачи на низшую (см. принцип работы клапана переключения передач в разделе "Переключение передач в АКП").
