Общая схема автоматической трансмиссии с электронными средствами управления и контроля приведена на рис. 35.

Основные различия между гидравлически- и электронноуправляемыми трансмиссиями приведены ниже:

Операция	Электронноуправляемая трансмиссия	Гидравлически управляемая трансмиссия
Определение скорости автомобиля	Величина скорости автомобиля преобразуется в электрические сигналы импульсным генератором.	Скорости автомобиля соответствует определённое давление, создаваемое центробежным регулятором.
Определение степени открытия дроссельного клапана	Степень открытия дроссельного клапана определяет датчик положения дроссельной заслонки двигателя	Степени открытия дроссельного клапана соответствует давление, создаваемое этим клапаном
Переключение передач	Блок управления и контроля определяет необходимость в переключении передач на основе электрических сигналов, поступающих от импульсного генератора, датчика положения дроссельной заслонки двигателя и т. д. Для осуществления переключения электрические сигналы из блока посылаются на различные соленоиды.	Клапаны переключения передач приводятся в действие совокупностью различных значений давления масла в гидравлической системе трансмиссии (линейного, давления дроссельного клапана, давления центробежного регулятора).
Общая схема действия

ЭУ- трансмиссия может работать в 3-х режимах: ECONOMY, POWER и HOLD, которые выбираются водителем (рис.36). Работа такой трансмиссии контролируется электронным блоком управления и контроля (компьютером, другими словами) и различными датчиками (см. рис.35).

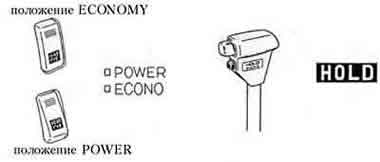

Рис. 36. Переключатели режимов работы ЭУ-трансмиссии

Режим ECONOMY.
В этом режиме время переключения передач выбирается оптимальным с целью обеспечения более экономичного режима вождения

Режим POWER.
В этом режиме время переключения передач затянуто с целью обеспечения скорейшего разгона автомобиля.

Режим HOLD.
В этом режиме при рычаге переключения передач, установленном в положение D, в трансмиссии постоянно включена 3-я передача (переключается на 2-ю при скорости автомобиля меньше, чем 20 км/ч). Соответственно, при рычаге переключения передач, установленном в положение 2, постоянно включена 2-я передача, в положение 1 - 1-я передача. Такая особенность ЭУ- трансмиссии полезна тем, что позволяет применять торможение двигателем при спусках с уклонов. Режим HOLD автоматически отключается при выключении зажигания автомобиля.

Основные электронные средства управления и контроля в ЭУ-трансмиссии.

Импульсный генератор.

Датчик турбины с зубчатым колесом выдаёт сигнал, величина которого зависит от скорости вращения турбины в гидротрансформаторе трансмиссии (рис.37). Этот сигнал является главным в системе управления параметрами в ЭУ-трансмиссии.

Чувствительный ротор установлен на входном валу турбины ГТ и имеет несколько выступов на своей рабочей поверхности. При вращении ротора в момент прохода каждого выступа над датчиком турбины датчик выдаёт в электронный блок управления и контроля импульсный сигнал. Блок по частоте следования импульсов определяет скорость вращения турбины ГТ.

Датчик положения дроссельной заслонки.

Датчик представляет собой переменный резистор. Он состоит из рычага, установленного соосно дроссельной заслонке, и переменного резистора для определения степени открытия дроссельной заслонки (рис.38). Сигнал, пропорциональный степени открытия дроссельной заслонки двигателя, посылается в электронный блок управления и контроля. Данный датчик является также датчиком электронной системы впрыска топлива.

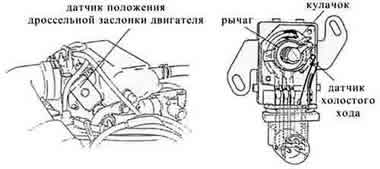

Рис. 38

Переключение передач и блокировка (lock-up) ГТ в ЭУ-трансмиссии основываются на электрических сигналах, поступающих в электронный блок управления и контроля от импульсного генератора и датчика положения дроссельной заслонки.

Датчик холостого хода.

Датчик холостого хода в датчике положения дроссельной заслонки (рис.38) включается, когда дроссельная заслонка двигателя полностью закрыта. Во всех остальных её положениях этот датчик выключен. Датчик также используется как ограничитель хода дроссельной заслонки. Сигналы от датчика посылаются в электронный блок управления и контроля.

Соленоид.

Когда напряжение подаётся на обмотку соленоида, шток соленоида поднимается вверх и открывает канал для слива масла (рис. 39б). Масло, воздействующее на клапан переключения передач АКП, сливается и золотник клапана под действием пружины перемещается вправо, изменяя направление потоков масла, которые включают (выключают) соответствующие тормоза и фрикционы АКПП.

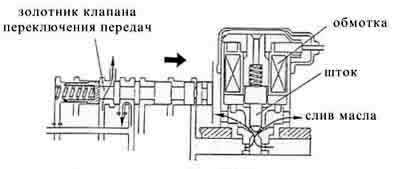

Рис. 39б. Соленоид включен

Когда напряжение на обмотке соленоида отсутствует, шток соленоида перекрывает канал для слива масла (рис.39а). Давление масла, воздействующее на клапан переключения передачи, преодолевает давление пружины и заставляет золотник клапана перемещаться влево.

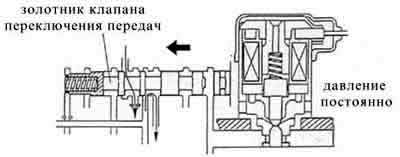

Рис. 39а. Соленоид выключен

Существуют также соленоиды, в которых применяется обратная вышеописанной схема их открытия и закрытия, то есть при подаче напряжения на обмотку соленоида канал для слива масла закрывается, а при обесточивании соленоида - канал открывается.
