Полный привод xDrive




Полный привод xDrive отныне доступен и покупателям мощных «пятерок» BMW. Замечательно. И для констатации этого положительного факта вовсе не обязательно было ездить в Финляндию и кататься по льду замерзшего озера на BMW 530xi.

Но я съездил. Покатался. И понял, что электронноуправляемый xDrive — возможно, даже более интересная система, чем Torsen на Audi quattro...

Мероприятие, устроенное немцами из BMW в приполярной Финляндии, носило название xDrive experience. Это — демонстрация возможностей новой фирменной системы xDrive, которой теперь оснащаются все полноприводные автомобили BMW. Устроена трансмиссия xDrive очень просто — привод на задние колеса остается постоянным, как на любом BMW, а передние колеса подключаются автоматически с помощью нехитрого механизма. Когда глядишь на него, даже оторопь берет — настолько он прост. Крохотный электромотор, который развивает всего 1 ньютон-метр — такому даже миксер крутить не под силу. За моторчиком — два понижающих редуктора, червячный и планетарный. Потом — эксцентрик, который, поворачиваясь, смещает длинный рычаг. А тот, в свою очередь, зажимает пакет фрикционов, подключая привод на передние колеса.

Блестяще придумано! Затраты энергии минимальны, эффект — максимальный. Почему до этого никто до сих пор не додумался? Впрочем, бездроссельный впуск Valvetronic с его инженерной элегантностью тоже впервые внедрили именно на BMW...

Но вот что непонятно. Изначально любой автомобиль BMW с системой xDrive — заднеприводный. Привод на передние колеса подключает электроника безо всякого участия водителя. Например, во время парковочных маневров муфта «икс-драйва» полностью выключена — машина строго заднеприводная, поскольку подключать передок сейчас не нужно и даже вредно. Но режим «строго заднего» привода включается не только, когда машина маневрирует во дворе с малой скоростью и большими углами поворота руля, но и после 180 км/ч!

— На высокой скорости вам не нужен полный привод, — уверяют баварцы. — Впрочем, если вы «потеряли» автомобиль на таком ходу, то при необходимости xDrive подключит передние колеса. Но скорее всего, это уже не поможет...

Какой разительный контраст с идеологией Audi! В Ингольштадте давно исповедуют диаметрально противоположную религию — полный привод должен быть постоянным и симметричным. По такой же схеме построены и Subaru, и Mitsubishi, и все раллийные автомобили WRC. И вот теперь приходят мюнхенцы — и переворачивают мир с ног на голову?

— Поймите, мы не делаем гоночные автомобили, — терпеливо объясняют инженеры, которые создавали xDrive. — Мы конструируем скоростные дорожные машины премиум-класса. Для нас важен комфорт. Вот вы говорите: Subaru, Mitsubishi, Audi. Да, у них постоянный полный привод. Но из-за того, что радиусы качения всех колес не идеально равны, на высокой скорости в такой трансмиссии неизбежно возникают вибрации из-за паразитных моментов. А наш xDrive от этого избавлен. Что же касается управляемости... Вы не задумывались о том, что самоблокирующийся дифференциал Torsen на Audi, который вы ставите нам в пример, способен только реагировать на изменение дорожной обстановки? Что он блокируется постфактум, уже после того, как покрытие под колесами одной из осей стало более скользким? А xDrive позволяет делать это заранее! До начала скольжения! Это, кстати, отлично видно на дисплеях, которыми оборудованы наши «пятерки»: вы будете кататься на тех самых предсерийных машинах, которые мы используем для отладки программного обеспечения полного привода...

Действительно, все «пятьсот тридцатые» с шильдиками xi были доставлены в Рованиеми прямиком со шведского зимнего полигона BMW в Арьеплоге. Снаружи — обычные «пятерки». Разве что кузов посажен чуть выше, всего на 15 мм. Но дорожный просвет остался неизменным. В салоне — превосходные кожаные кресла с активными боковинами, знакомый запах дорогого пластика. И, увы, все тот же раздражающий меня «симметричный», мебельный дизайн передней панели. Господи, когда же кончится вся эта бэнгловщина...

Сверху на панели — дополнительный дисплей с двумя линейными шкалами. На верхнюю можно не смотреть: это гипотетическая «степень полноприводности». А вот внизу отображается реальная степень блокировки муфты, подключающей передок. Пока я не трогаю педаль газа, полоска внизу пуста — муфта разомкнута. Но первое же нажатие на педаль — и дисплей моментально оживает. Электроника превентивно, не дожидаясь трогания с места, «зажимает» xDrive — судя по дисплею, примерно на 60% от максимального, «жесткого» состояния. То есть при старте с места нынешний BMW 530xi будет похож на предыдущие полноприводные баварские машины, у которых на передние колеса всегда подавалось меньше момента, чем на задние.

Зачем? Для «заднеприводности», которая так привычна водителям BMW!

Я отключаю систему стабилизации длительным нажатием на кнопку DSC — и первым же нажатием на газ заставляю «пятерку» по-заднеприводному лихо закручиваться вокруг своей оси. Здорово! Вот первое отличие от «постоянно-полноприводных» Audi, Subaru и Mitsubishi. Те в ответ на первое добавление газа всегда сперва отвечают как переднеприводники — стремятся выскользнуть наружу, уходя в снос. А BMW с «икс-драйвом» на скользком покрытии ведет себя наоборот. Первый импульс полноприводной «пятерки» на добавление газа — уйти в занос!

Но xDrive мгновенно реагирует на начало заноса — столбик на дисплее немедленно темнеет целиком, муфта блокируется полностью, и BMW на мгновение превращается в автомобиль с жестким полным приводом. Вот вам и второе отличие от Audi. Ведь ингольштадтский Torsen блокируется не полностью, а процентов на 70%, не более. А муфта «икс-драйва» способна зажимать трансмиссию намертво. Ее несущая способность позволяет подать на передние колеса до 1500 Нм крутящего момента. Причем «зажимается» xDrive полностью очень быстро, всего за одну десятую секунды.

Такого приятного и предсказуемого поведения от «автоматически-подключаемо-полноприводного» автомобиля я не ожидал. Процессы в «икс-драйве» происходят вообще незаметно. Электроника постоянно следит за ситуацией, гибко «играя» степенью подключения передка, cтолбик на дисплее все время пляшет, отражая активность электромоторчика — где-то там, под полом, он бешено вращается туда-сюда, зажимая и ослабляя хватку фрикционов. Но на поведении автомобиля это никак не сказывается — BMW ведет себя как настоящий полноприводник. Ты уверенно бросаешь «пятерку» в широкие скольжения, заставляешь ее под тягой идти боком по дуге... И она выполняет все, что пожелаешь!

Конечно, мы еще заставим сразиться в очной схватке на льду BMW 530xi и Audi A6 3.0 quattro. Но заочное отличие полноприводной «пятерки», как мне показалось — это более однозначное поведение. Нет той первой фазы, когда Audi quattro под тягой при повернутых колесах сперва скользит в сносе — и только потом переходит в занос, направлением и углом которого можно управлять рулем. А в случае с BMW фаза сноса на льду просто отсутствует! Сразу — только занос. Управлять которым не менее удобно, чем на Audi.

А если машину поставило боком, если разворот кажется неминуемым, то...

— Если почувствовали, что «теряете» машину, тормозите! — Рауно Аалтонен в смешной меховой шапке делает энергичный жест рукой. — Только резко, ударом по педали. Зачем? Даже если система стабилизации DSC отключена, это будет для нее сигналом к началу действия — она на короткое время «проснется» и поможет стабилизировать машину. И обязательно попробуйте режим DTC, это замечательная штука!

Режим DTC, Dynamic Traction Control — это некая «промежуточная» стадия между включенной и отключенной системой стабилизации. Достаточно короткого нажатия на кнопку DSC — и «пятерка» позволяет немного поскользить, выставить небольшой угол заноса, побуксовать всеми четырьмя колесами... А потом, по мере того, как ситуация будет переходить в ту фазу, когда справиться с заносом сможет только хорошо подготовленный водитель, мягко вмешается — и выправит автомобиль.

Более того, полноприводная «пятерка» хороша даже при включенной системе DSC — электронный «ошейник» здесь относительно нестрогий. Кстати, электроника систем xDrive и DSC связана друг с другом теснейшим образом — полный привод получает информацию от всех датчиков системы стабилизации, которые играют роль «вестибулярного аппарата». Причем по словам инженеров BMW, программное обеспечение для «икс-драйва» разработано ими самостоятельно, по сложности значительно превосходит алгоритмы управления двигателем — и вряд ли поддается чип-тюнингу...

Электроника! Именно она стала тем катализатором, который помог завершить развитие «задне-полноприводной» концепции BMW. Ведь с начала 80-х годов, когда в Мюнхене стали работать над трансмиссией для полноприводной «трешки» BMW 325iX, инженеры BMW хотели «поженить» преимущества заднего и полного привода. Но испытывая все ранние полноприводные «трешки» с их несимметричной трансмиссией (38% момента на передние колеса и 62% на задние), мы всегда отмечали — да, автомобиль прекрасно управляется, но ошибок в управлении не прощает. А BMW с «икс-драйвом» — прощает!

Причем мне показалось, что электроника управления полного привода на «пятерках» уже более совершенна, чем на BMW X3 с аналогичной системой xDrive. Во всяком случае, BMW X3 3.0 на том же финском льду был менее приятен и послушен в управлении. Например, на «икс-третьем» нет режима DTC, а при отключенной системе стабилизации электроника все равно иногда вмешивалась и «прикусывала» тормоза — это работала имитация блокировок дифференциалов. Да и подключался передний привод не так проворно, как на «пятерках».

Конечно, это — всего лишь первые впечатления. На гравии, на мокром асфальте BMW xi пятой серии может вести себя по-другому. Да и на льду... Ведь я ездил на экспериментальных машинах — работа над отладкой управления «икс-драйвом» еще не закончена.

— По-хорошему, для такой системы нужно несколько программ, — считает Рауно Аалтонен. — Для асфальта и для льда, для шипованных и для фрикционных зимних шин... Но для серийной машины это, конечно же, невозможно. И коллеги из BMW сейчас как раз занимаются тем, что ищут одну-единственную компромиссную программу управления на все случаи жизни...

Да, теперь все зависит от того алгоритма, который заложат в xDrive. Так что подождем серийных полноприводных седанов и универсалов BMW 525xi и 530xi, которые придут в Россию в конце весны. В Европе, кстати, xDrive будут ставить и на дизельную версию 530xi, но это не для нас.

А к концу года придет черед третьей серии — версий BMW 325xi и 330xi, которые будут иметь точно такой же xDrive, как на «пятерках». Жаль, конечно, что полный привод — это прерогатива только дорогих машин с мощными моторами. Причем у нас в России разница в цене между заднеприводными седанами и их полноприводными версиями будет больше, чем объявленная в Европе доплата за xDrive в 2500 евро. Причина проста — если обычные седаны BMW 525i и 530i собирают в Калининграде, то полноприводные машины делают только на «материнском» баварском заводе в Дингольфингене. И российской локализацией сборки полноприводных машин на BMW заниматься не будут — невыгодно, объемы не те. Ведь Россия — это не Америка, где продается половина всех легковых полноприводников BMW...

BMW 525xi и 530xi (данные производителей)
Модель 525xi 530xi 525xi 530xi
Тип кузова седан седан универсал универсал
Число мест 5 5 5 5
Длина, мм 4841 4841 4843 4843
Ширина, мм 1846 1846 1846 1846
Высота, мм 1482 1482 1491 1491
Колесная база, мм 2888/2886 2888/2886 2888/2886 2888/2886
Колея передняя/задняя, мм 1558/1582 1558/1582 1558/1581 1558/1581
Радиус разворота, м 11,9 11,9 11,9 11,9
Объем багажника, л 520 520 500-1650 500-1650
Снаряженная масса, кг 1665 (1680) 1665 (1680) 1760 (1775) 1760 (1775)
Полная масса, кг 2150 (2165) 2150 (2165) 2285 (2300) 2285 (2300)
Двигатель бензиновый бензиновый бензиновый бензиновый
Число и расположение цилиндров 6, в ряд 6, в ряд 6, в ряд 6, в ряд
Число клапанов 24 24 24 24
Рабочий объем, см3 2497 2996 2497 2996
Диаметр цилиндра/ход поршня, мм 78,8/82,0 88,0/85,0 78,8/82,0 88,0/85,0
Степень сжатия 11,0 10,7 11,0 10,7
Максимальная мощность, л.с./кВт/об/мин 218/160/6500 258/190/6600 218/160/6500 258/190/6600
Максимальный крутящий момент, Нм/об/мин 250/2750–4250 300/2500–4000 250/2750–4250 300/2500–4000
Коробка передач М6/А6 М6/А6 М6/А6 М6/А6
Передаточные числа
I 4,35 (4,17) 4,35 (4,17) 4,35 (4,17) 4,35 (4,17)
II 2,50 (2,34) 2,50 (2,34) 2,50 (2,34) 2,50 (2,34)
III 1,67 (1,52) 1,67 (1,52) 1,67 (1,52) 1,67 (1,52)
IV 1,23 (1,14) 1,23 (1,14) 1,23 (1,14) 1,23 (1,14)
V 1,00 (0,87) 1,00 (0,87) 1,00 (0,87) 1,00 (0,87)
VI 0,85 (0,69) 0,85 (0,69) 0,85 (0,69) 0,85 (0,69)
Задний ход 3,93 (3,40) 3,93 (3,40) 3,93 (3,40) 3,93 (3,40)
Главная передача 3,46 (4,10) 3,23 (3,73) 3,46 (4,10) 3,38 (3,73)
Привод полный, с автоматической муфтой в приводе передних колес
Передняя подвеска независимая, пружинная, McPherson со стабилизатором
Задняя подвеска независимая, многорычажная, со стабилизатором (пневматическая)*
Передние тормоза дисковые, вентилируемые
Задние тормоза дисковые, вентилируемые
Шины 225/55 R17 225/50 R17 225/55 R17 225/50 R17
Максимальная скорость, км/ч 237 (232) 250** (248) 232 (228) 245 (242)
Разгон 0–100 км/ч, с 8,3 (8,4) 6,8 (7,1) 8,5 (8,6) 7,0 (7,4)
Расход топлива л/100 км
городской цикл 13,7 (14,8) 13,6 (14,4) 13,7 (14,7) 14,1 (14,6)
загороднный цикл 7,2 (7,7) 7,4 (7,9) 7,7 (7,9) 7,8 (8,1)
смешанный цикл 9,6 (10,3) 9,7 (10,3) 9,9 (10,4) 10,1 (10,5)
Емкость топливного бака, л 70 70 70 70
Топливо бензин АИ-91–98
М6 — 6-ступенчатая механическая коробка передач
А6 — 6-ступенчатая автоматическая коробка передач
Данные в скобках — для автомобилей с автоматической коробкой передач
* Опция для универсалов
** Ограничена электроникой

Предистория полного привода

Фирма BMW всегда исповедовала заднеприводную идеологию. И только раллийные и коммерческие успехи Audi Quattro в начале 80-х подвигли инженеров BMW на разработку собственной полноприводной трансмиссии...

«Трешка» BMW 325iX серии Е30 появилась в 1985 году. Ее трансмиссия была разработана в содружестве со знаменитой фирмой FFD в соответствии с «формулой Фергюсона» и отличалась от quattro концептуально — момент от двигателя делился по осям с помощью межосевого дифференциала не поровну, а в соотношении 38/62 в пользу задних колес. Межосевой и задний дифференциалы были самоблокирующимися, со встроенными вискомуфтами, которые автоматически срабатывали при пробуксовке. Полноприводные «трешки» хорошо управлялись, но были заметно дороже обычных и не добились спортивного успеха — дифференциалы с вискомуфтами отличались меньшей выносливостью, нежели червячный Torsen на Audi.

Далее полноприводные версии чередовались. У новой «трешки» образца 1991 года (Е36) полноприводной версии не было, но зато в том же 1991 году эстафету подхватили седаны и универсалы BMW 525iX тогдашней серии Е34. Трансмиссия на «пятерках» была тоже несимметричной (36/64), но гораздо более сложной — блокировками межосевого дифференциала (с электромагнитным приводом) и заднего (с электрогидравлическим приводом) заведовала электроника. С 1991 по 1996 годы было выпущено чуть менее 10 тысяч полноприводных «пятерок».

Следующая смена модельных рядов вновь принесла рокировку: новая «пятерка» с кузовом Е39 (1995—2003) обошлась без полного привода, зато предыдущая «трешка» Е46 имела две полноприводные версии — 330Xi и 325Xi. Трансмиссия тоже была несимметричной (38/62), но на сей раз все дифференциалы были «открытыми», а роль блокировки частично исполняли тормоза, срабатывающие по команде электроники. Точно такую же систему полного привода до рестайлинга 2003 года имел и кроссовер BMW X5.

И вот теперь все полноприводные автомобили BMW перешли на xDrive — систему без межосевого дифференциала, но с автоматически подключаемым передком. Впервые xDrive дебютировал на кроссовере Х3, затем перекочевал на Х5, а теперь им будут оснащаться «пятерки» и новые «трешки» с шильдиком xi.


Источник: журнал "Авторевю" (www.autoreview.ru)
Автор: Леонид Голованов

Дополнительная информация:

  1. Система полного привода xDrive для BMW 5 серии
  2. BMW xDrive - полный привод BMW

полноприводная 5 серия E60
полноприводной BMW 5 серии 530xi

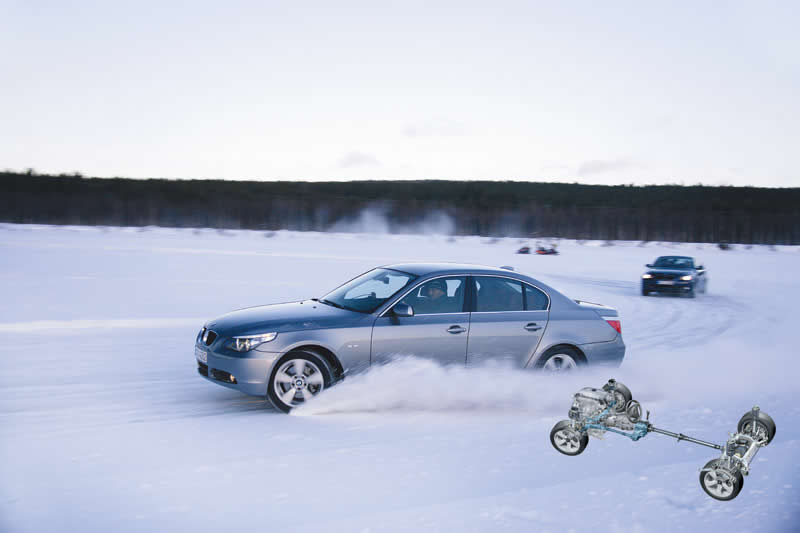

Полноприводная «пятерка» на льду позволяет многое.

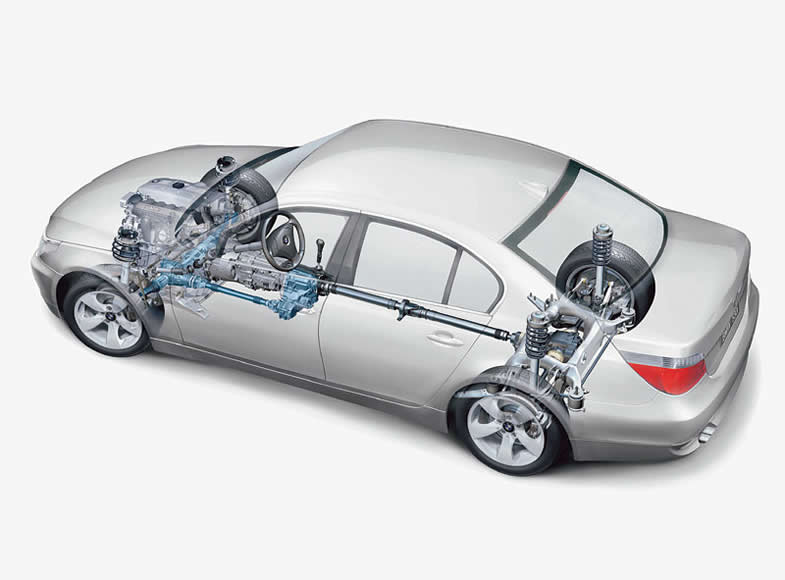

Полноприводная трансмиссия BMW 525xi
Полноприводная трансмиссия утяжеляет «пятерку» на 170 кг и немного изменяет развесовку по осям — на передние колеса приходится примерно 53% снаряженной массы. Но за счет «укороченной» трансмиссии разгонная динамика почти не страдает (время набора 100 км/ч для версии 525xi возрастает на 0,4 с). Интересно, что из-за нехватки места под капотом на полноприводные машины нельзя заказать ни активное рулевое управление AS (руль делает от упора до упора не 1,8, а почти 3 оборота), ни активные стабилизаторы Dynamic Drive

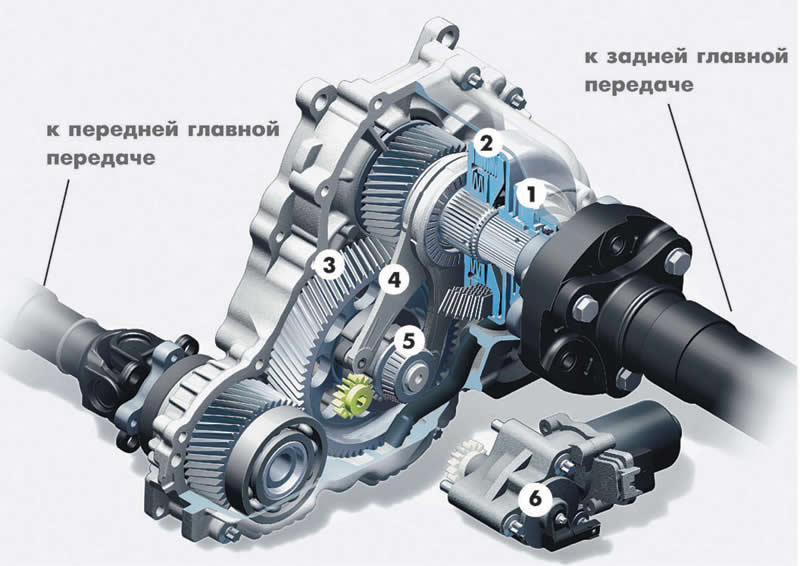

Раздаточная коробка xDrive для BMW 525xi
Раздаточная коробка xDrive разработана совместно с австрийской фирмой Magna Steyr и рассчитана на двигатели с крутящим моментом до 650 Нм. Момент на передний мост отбирается пакетом фрикционов, степень сжатия которых плавно меняется в диапазоне 0—100% с помощью нехитрого рычажного механизма, приводимого электромоторчиком. Смазкой служит специальное синтетическое масло Shell со сроком службы в 190 тыс. км
1 масляный насос
2 пакет фрикционов
3 шестеренчатая передача
4 рычаг
5 эксцентрик
6 электромотор с понижающим редуктором

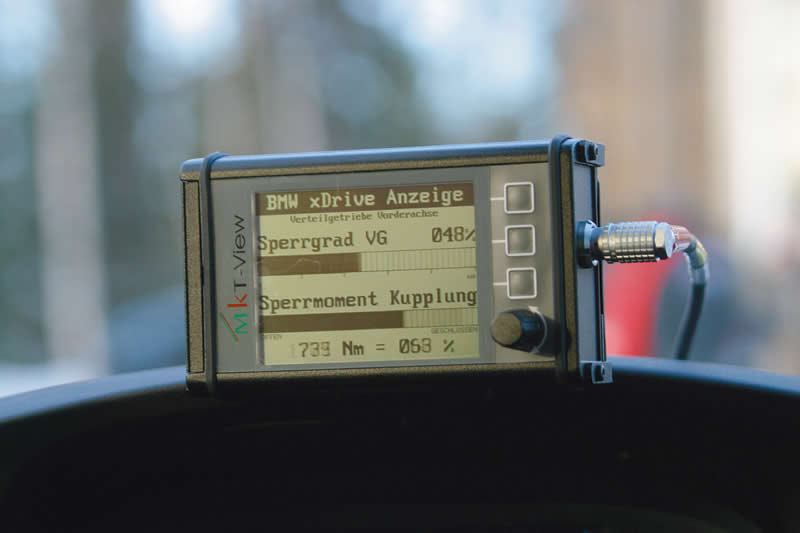

измерительный прибор для проверки распределения крутящего момента BMW 5 серии
Нижний столбик на дисплее — текущая степень сжатия муфты. Сейчас она сжата на 60%, и xDrive способен передать на передние колеса 740 Нм крутящего момента

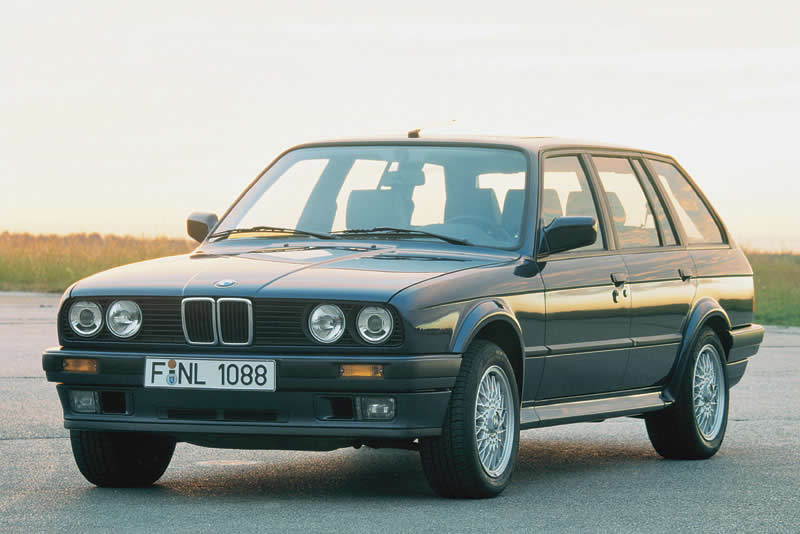

BMW 325iX
Первая проба: BMW 325iX (1985—1991) серии Е30 с вискомуфтами в двух дифференциалах. Купе, седан и универсал

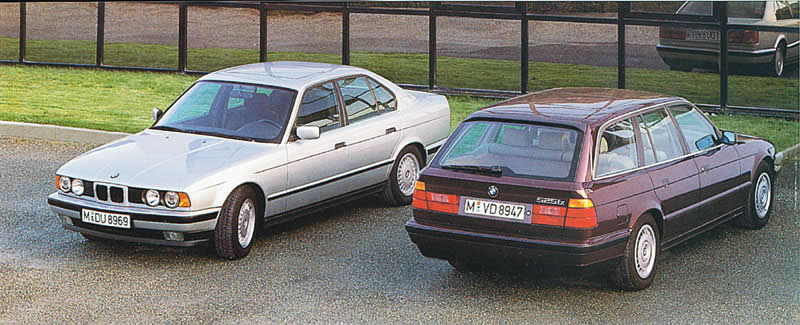

BMW 525iX
Вторая итерация: BMW 525iX (1991—1996) серии Е34 с электронной блокировкой дифференциалов. Седан и универсал

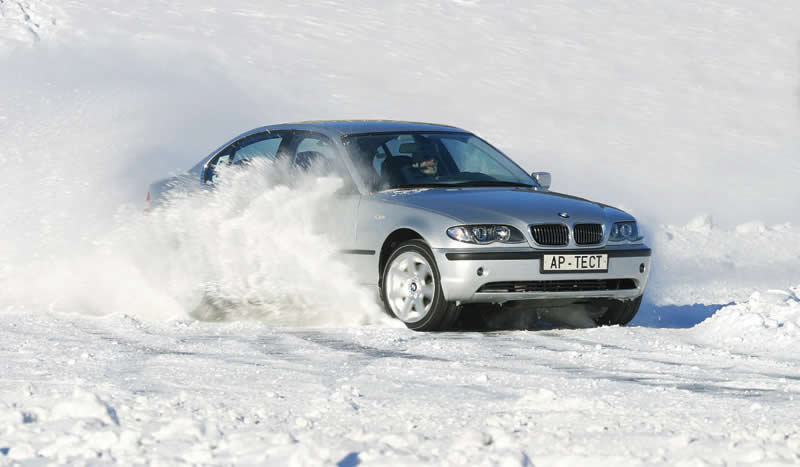

BMW 325Xi и 330Xi (2000—2005) серии Е46
Третье поколение: BMW 325Xi и 330Xi (2000—2005) серии Е46 с «открытыми» дифференциалами и электронной имитацией блокировки. Седан и универсал
